Hầu hết các cuộc thảo luận về chất lượng khí nén đều bắt đầu bằng việc lọc hạt và mang dầu, tuy nhiên độ ẩm thường là biến số quyết định liệu một quá trình thành công hay thất bại. Điểm sương áp suất, thường được viết tắt là PDP, mô tả nhiệt độ tại đó hơi nước bên trong đường dẫn khí điều áp bắt đầu ngưng tụ. Khi PDP ở trên nhiệt độ môi trường thấp nhất mà mạng lưới đường ống gặp phải, sự ngưng tụ sẽ hình thành bên trong đường ống chứ không chỉ ở điểm sử dụng.
Trong các môi trường sản xuất nhạy cảm với độ ẩm như lắp ráp điện tử, đóng gói dược phẩm và cung cấp không khí cho dụng cụ chính xác, ngay cả một vài độ lệch PDP cũng có thể tạo ra đủ độ ẩm dư để làm ảnh hưởng đến chất lượng sản phẩm. Một sự kiện ngưng tụ duy nhất bên trong đường dẫn khí có thể mang theo các hạt rỉ sét, nước đọng hoặc sự phát triển sinh học xuôi dòng vào dụng cụ khí nén, vòi phun hoặc vỏ dụng cụ kín.
Bài viết này xem xét cách các công nghệ sấy được xếp lớp với nhau để đạt đến điểm sương mà hệ thống một giai đoạn không thể tự đạt được và cách phân lớp đó chuyển thành mức độ tin cậy có thể đo lường được cho các ứng dụng đòi hỏi khắt khe.
Không khí xung quanh luôn mang theo hơi nước và việc nén không khí đó sẽ tập trung hơi ẩm hơn là loại bỏ nó. Tỷ lệ khoảng bảy trên một là điển hình khi không khí được nén từ áp suất khí quyển đến áp suất làm việc tiêu chuẩn, có nghĩa là cùng một thể tích hơi nước hiện được nén vào một không gian nhỏ hơn nhiều. Nếu không được xử lý, hơi tập trung đó sẽ ngưng tụ ngay khi không khí nguội đi ở bất kỳ nơi nào ở hạ lưu, cho dù bên trong đường ống, vỏ bộ lọc hay dụng cụ.
Chức năng cơ bản của bất kỳ giai đoạn sấy khô nào là đưa điểm sương có áp suất xuống dưới nhiệt độ thấp nhất mà không khí sẽ gặp phải sau khi rời khỏi máy sấy. Các giai đoạn sấy kiểu làm lạnh thường nhắm đến điểm sương áp suất trong khoảng từ 3 đến 10 độ C, đủ cho không khí xưởng nói chung, dụng cụ khí nén và hầu hết đường ống ngoài trời ở vùng khí hậu ôn đới.
Trường hợp giai đoạn đơn lẻ này không thành công là trong các ứng dụng mà môi trường hạ lưu giảm xuống dưới mức đóng băng, chẳng hạn như dây chuyền thiết bị ngoài trời ở vùng khí hậu lạnh hoặc khi bản thân quy trình đòi hỏi luồng không khí khô hơn nhiều, chẳng hạn như xử lý bột, phủ quang học hoặc sản xuất màng đóng gói nhạy cảm với độ ẩm. Trong những trường hợp đó, chỉ riêng giai đoạn làm lạnh không thể đạt được điểm sương cần thiết và cơ chế sấy thứ cấp trở nên cần thiết.
| Loại ứng dụng | PDP yêu cầu điển hình | Đủ một giai đoạn |
|---|---|---|
| Dụng cụ hội thảo chung | 3 C đến 10 C | Có |
| Đường ống ngoài trời, khí hậu ôn hòa | 0 C đến 3 C | Thường xuyên |
| Đường ống ngoài trời, khí hậu lạnh | -20 C hoặc thấp hơn | Không |
| Quá trình điện tử hoặc quang học | -40 C hoặc thấp hơn | Không |
| Xử lý dược phẩm hoặc bột | -40 C đến -70 C | Không |
Máy sấy hấp phụ sử dụng vật liệu hút ẩm rắn, alumina hoặc rây phân tử thường được kích hoạt, để liên kết vật lý các phân tử nước trên bề mặt của nó khi không khí đi qua lớp nén. Không giống như làm mát bằng tủ lạnh, dựa vào việc hạ nhiệt độ để ngưng tụ nước, quá trình hấp phụ dựa vào tính chất hóa học bề mặt của chất hút ẩm để tách hơi trực tiếp ra khỏi luồng không khí. Cơ chế này cho phép các hệ thống hấp phụ đạt đến điểm sương thấp hơn nhiều, thường nằm trong khoảng từ âm 40 đến âm 70 độ C, tùy thuộc vào loại chất hút ẩm và phương pháp tái sinh.
Cấu hình tháp đôi là kiến trúc tiêu chuẩn cho hoạt động liên tục. Trong khi một tháp đang tích cực làm khô luồng không khí đi vào thì tháp thứ hai đang được tái tạo, nghĩa là lớp hút ẩm bão hòa của nó đang được loại bỏ độ ẩm tích tụ để có thể đưa nó vào hoạt động trở lại. Hai phương pháp tái sinh phổ biến được sử dụng:
Các tháp chuyển đổi vai trò theo chu kỳ được tính giờ hoặc kích hoạt điểm sương, do đó luồng không khí thoát ra vẫn liên tục khô ngay cả khi lớp hút ẩm bên trong mỗi tháp di chuyển qua các giai đoạn bão hòa và tái sinh của chính nó.
Do khả năng hấp phụ phụ thuộc vào diện tích bề mặt hút ẩm hữu hạn nên hiệu quả của hệ thống phụ thuộc rất nhiều vào điều kiện không khí đầu vào. Quá trình lọc trước để loại bỏ lượng lớn chất lỏng và khí dung dầu ở thượng nguồn của tháp giúp kéo dài tuổi thọ của chất hút ẩm và duy trì điểm sương có thể đạt được theo thời gian, đó là lý do tại sao máy sấy hấp phụ hầu như luôn được lắp đặt ở hạ lưu của giai đoạn làm mát hoặc tách chính thay vì trực tiếp sau máy nén.

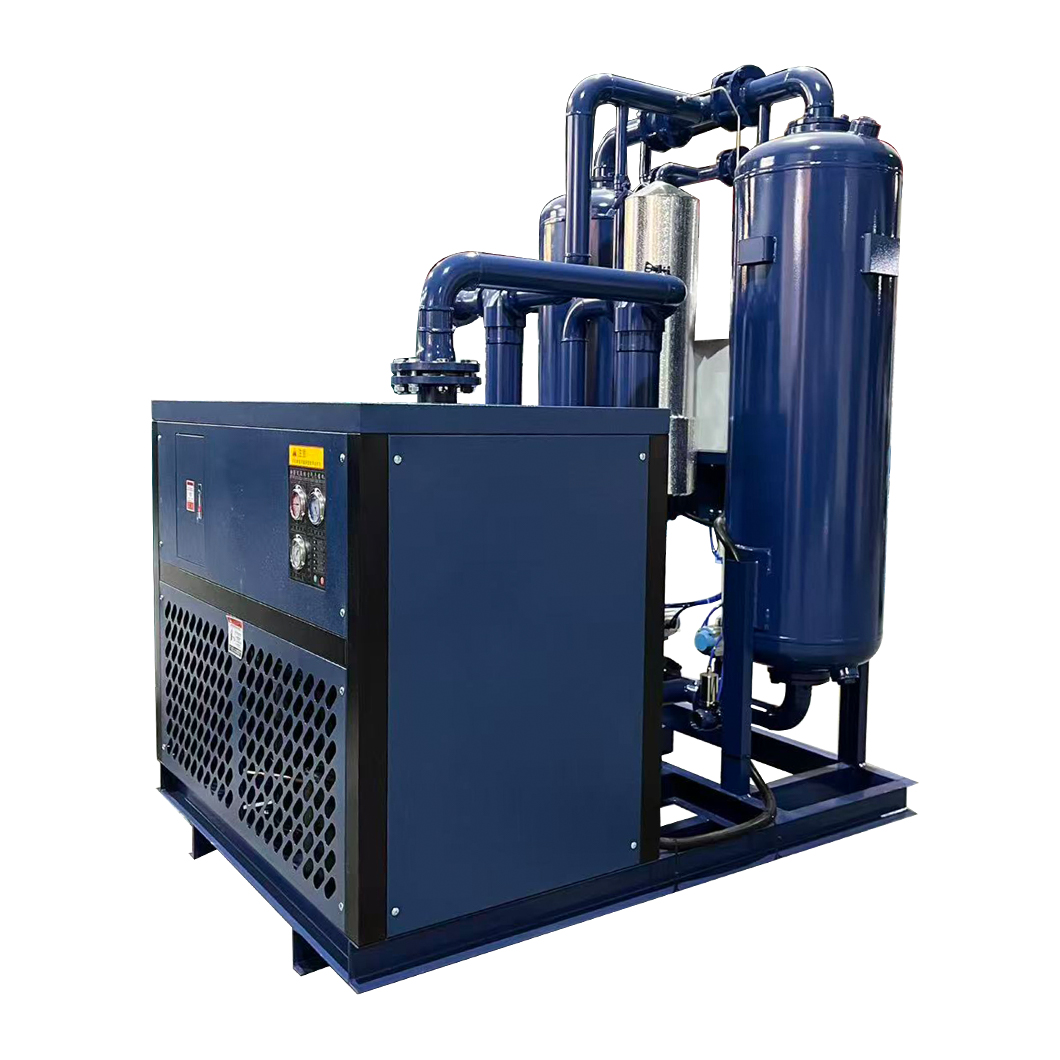

Hệ thống kết hợp tích hợp giai đoạn làm mát hoặc tách sơ cấp với giai đoạn hấp phụ thứ cấp vào một gói được thiết kế duy nhất, thay vì coi chúng như hai khối được lắp đặt và có kích thước độc lập. Giai đoạn chính xử lý phần lớn lượng hơi ẩm, loại bỏ phần lớn hơi nước và chất ngưng tụ trước khi không khí đến được các lớp hút ẩm. Giai đoạn hấp phụ sau đó chỉ cần loại bỏ phần hơi còn lại, nhỏ hơn nhiều để đạt đến điểm sương cực thấp.
Cách tiếp cận theo giai đoạn này có lợi ích thực tế trực tiếp: nó làm giảm lượng hơi ẩm đưa vào các lớp hút ẩm, giúp kéo dài khoảng cách giữa các chu kỳ tái sinh và giảm lượng không khí thanh lọc tiêu thụ trong quá trình tái sinh không dùng nhiệt. Trong dữ liệu thực địa được thu thập trong các cơ sở lắp đặt công nghiệp nói chung, việc kết hợp giai đoạn làm mát sơ bộ trước quá trình hấp phụ đã được báo cáo là giúp giảm mức tiêu thụ không khí thanh lọc xuống một mức đáng kể so với chỉ sấy khô hấp phụ, vì cần phải giải hấp ít nước hơn trong mỗi chu kỳ.
Việc tổ chức quá trình làm mát trước quá trình hấp phụ không chỉ cải thiện điểm sương mà còn bảo vệ tính kinh tế của toàn bộ hệ thống bằng cách giảm mức độ hoạt động của lớp hút ẩm trong mỗi chu kỳ.
Các đơn vị kết hợp thường được chỉ định dưới dạng một dấu chân duy nhất với các điều khiển dùng chung, điều này cũng giúp đơn giản hóa việc giám sát điểm sương. Một cảm biến duy nhất được đặt ở đầu ra cuối cùng giúp đọc chính xác hiệu suất của hệ thống, thay vì yêu cầu các điểm giám sát riêng biệt trên hai bộ phận được điều khiển độc lập.
Việc lựa chọn giữa giai đoạn làm lạnh độc lập, giai đoạn hấp phụ độc lập hoặc gói kết hợp tùy thuộc vào mục tiêu điểm sương, tải trọng độ ẩm và khả năng chịu chi phí vận hành của cơ sở. Bảng dưới đây tóm tắt những sự cân bằng thực tế.
| Công nghệ | Phạm vi PDP điển hình | Hồ sơ năng lượng | Phù hợp nhất |
|---|---|---|---|
| Chỉ để trong tủ lạnh | 3 C đến 10 C | Chi phí vận hành thấp hơn | Không khí, dụng cụ chung của nhà máy |
| Chỉ hấp phụ | -40 C đến -70 C | Cao hơn do thanh lọc hoặc mất nhiệt | Khí hậu lạnh hoặc dây chuyền xử lý khô |
| Hệ thống kết hợp | -40 C đến -70 C | Giảm so với hấp phụ một mình | Không khí khô khối lượng lớn với khả năng kiểm soát chi phí |
Các cơ sở chỉ cần bảo vệ khỏi những đợt thời tiết lạnh thường xuyên thường tìm thấy một giàn làm lạnh độc lập đầy đủ, miễn là đường ống được cách nhiệt tốt và không chạy qua các không gian bên ngoài không được sưởi ấm. Các cơ sở vận hành liên tục, có nhu cầu không khí khô với khối lượng lớn, chẳng hạn như dây chuyền ép đùn màng hoặc sản xuất cáp quang, có xu hướng nhận được lợi tức đầu tư nhanh hơn từ gói kết hợp vì tổn thất khí thanh lọc giảm trong hàng nghìn giờ hoạt động mỗi năm.
Việc chọn cấu hình sấy nên bắt đầu với yêu cầu thực tế ở hạ lưu chứ không phải công suất định mức của máy nén. Một số câu hỏi giúp thu hẹp quyết định:
Đối với thiết bị cung cấp không khí cho các hệ thống điều khiển nhạy cảm, nhiều thông số kỹ thuật yêu cầu điểm sương thấp hơn nhiệt độ môi trường dự kiến thấp nhất ít nhất 10 độ C làm giới hạn an toàn. Biên độ này gây ra sự dao động áp suất và độ lệch cảm biến theo thời gian và đó là một trong những lý do phổ biến nhất khiến các cơ sở chuyển từ phương pháp sấy một giai đoạn sang phương pháp sấy kết hợp ngay cả khi yêu cầu tối thiểu được tính toán dường như chỉ thấp hơn một chút so với những gì chỉ làm lạnh có thể cung cấp.
Hiệu suất của bất kỳ hệ thống dựa trên sự hấp phụ nào đều suy giảm dần khi lớp hút ẩm đạt đến trạng thái bão hòa và sự suy giảm này không phải lúc nào cũng có thể nhìn thấy được nếu không có sự giám sát tích cực. Điểm sương tăng lên trong nhiều tuần hoặc nhiều tháng là phổ biến hơn nhiều so với sự cố đột ngột, đó là lý do tại sao việc dựa vào bộ đếm thời gian tái tạo cố định mà không xác minh điểm sương có thể khiến cơ sở gặp phải hiện tượng độ ẩm tăng chậm, không bị phát hiện.
Các bước thực tế để quản lý hiệu suất của chất hút ẩm trong suốt thời gian sử dụng của hệ thống bao gồm:
Ngăn chặn sự ngưng tụ ở hạ lưu cuối cùng là vấn đề về tính nhất quán hơn là hiệu suất cao nhất. Một hệ thống đạt đến điểm sương tuyệt vời vào ngày đầu tiên nhưng lại tăng lên mà không được chú ý trong năm tiếp theo sẽ mang lại rất ít sự bảo vệ thực tế so với một hệ thống được giám sát và bảo trì để duy trì điểm sương ổn định, được xác minh trong suốt thời gian bảo trì đầy đủ của nó.
Điểm sương áp suất được đo ở áp suất vận hành thực tế của hệ thống khí nén, trong khi điểm sương khí quyển đề cập đến cùng một không khí ở áp suất khí quyển tiêu chuẩn. Do quá trình nén tập trung độ ẩm nên điểm sương có áp suất của một luồng không khí nhất định luôn cao hơn điểm sương khí quyển tương đương của nó, đó là lý do tại sao thông số kỹ thuật khí nén tham chiếu PDP chứ không phải điểm sương khí quyển.
Các hệ thống có điểm sương thấp hơn thường tiêu thụ nhiều năng lượng hơn do mất không khí trong quá trình thanh lọc hoặc vận hành bộ sưởi và chúng yêu cầu bảo trì chất hút ẩm cẩn thận hơn. Việc chỉ định một hệ thống vượt xa những gì quy trình thực sự cần sẽ làm tăng thêm chi phí vận hành liên tục mà không mang lại lợi ích về chất lượng hoặc độ tin cậy tương ứng, do đó, việc kết hợp mục tiêu điểm sương với yêu cầu thực tế ở khâu tiếp theo là cách tiếp cận hiệu quả hơn về mặt chi phí.
Tuổi thọ sử dụng thay đổi tùy theo chất lượng không khí, tải lượng ô nhiễm và chu kỳ vận hành, nhưng chất hút ẩm trong một hệ thống được bảo trì tốt với quá trình lọc trước thích hợp thường vẫn có hiệu quả trong vài năm trước khi cần thay thế. Các cơ sở có hệ thống lọc ngược dòng kém hoặc dầu bị tràn thường xuyên thường có tuổi thọ của chất hút ẩm ngắn hơn và cần có ngân sách để kiểm tra thường xuyên hơn.
Trong nhiều trường hợp, giai đoạn hấp phụ có thể được thêm vào phía sau của máy sấy lạnh hiện có để tạo ra cấu hình kết hợp hiệu quả, miễn là thiết bị hiện có có đủ công suất và cách bố trí đường ống cho phép tạo thêm diện tích. Nên đánh giá công suất phù hợp của giai đoạn sơ cấp hiện tại trước khi thêm giai đoạn sấy thứ cấp.
Điểm sương tăng đột ngột thường là do chu trình tái sinh không thành công hoặc bị bỏ qua, lớp chất hút ẩm bị nứt hoặc bị dẫn kênh cho phép không khí đi qua vật liệu lọc hoặc lỗi bộ lọc trước ngược dòng khiến chất hút ẩm tràn ngập nước hoặc dầu lỏng. Việc kiểm tra ba khu vực này theo trình tự thường giúp xác định nguyên nhân gốc rễ một cách nhanh chóng.
